دستگاه حکاکی لیزر UV شش وات Flying چیست؟

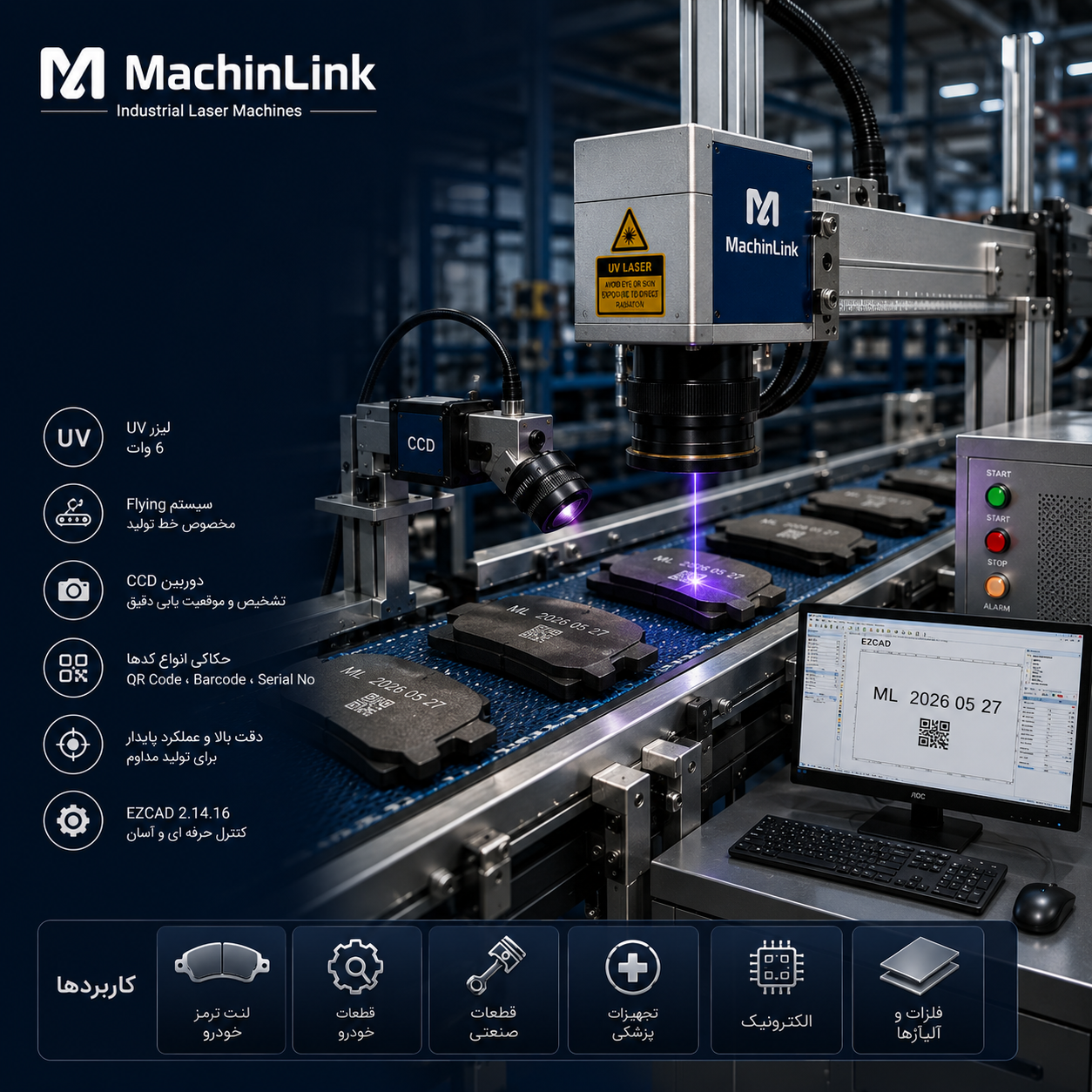

دستگاه حکاکی لیزر UV شش وات Flying یک سیستم صنعتی برای حکاکی و مارکینگ اتوماتیک قطعات در خطوط تولید است. برخلاف دستگاه‌های حکاکی رومیزی که قطعه باید در محل مشخصی قرار بگیرد، سیستم Flying برای کار با محصولاتی طراحی شده است که در مسیر تولید و روی خط حرکت می‌کنند.

این دستگاه با استفاده از لیزر UV، سیستم Galvanometer، کنترلر BJJCZ، نرم‌افزار EZCAD و سیستم CCD امکان اجرای حکاکی دقیق روی قطعات را فراهم می‌کند.

یکی از کاربردهای در نظر گرفته‌شده برای این مدل، حکاکی اطلاعات شناسایی روی لنت ترمز خودرو است؛ جایی که سرعت تولید، خوانایی اطلاعات و قابلیت ردیابی قطعات اهمیت زیادی دارد.

اطلاعاتی مانند شماره سریال، شماره قطعه، کد تولید، Batch Number، QR Code، Barcode و سایر مشخصات موردنیاز تولیدکننده می‌توانند برای حکاکی روی قطعات مورد استفاده قرار گیرند.

چرا لیزر UV برای مارکینگ صنعتی انتخاب می‌شود؟

لیزر UV برای کاربردهایی انتخاب می‌شود که علاوه بر خوانایی اطلاعات، دقت و کنترل فرآیند مارکینگ اهمیت زیادی دارد.

در بسیاری از کاربردهای صنعتی، هدف فقط ایجاد یک علامت روی قطعه نیست؛ بلکه باید اطلاعاتی ایجاد شود که در فرآیند تولید، کنترل کیفیت و رهگیری محصول قابل استفاده باشد.

سیستم UV به دلیل ماهیت طول موج کوتاه‌تر، برای بسیاری از کاربردهای مارکینگ ظریف و دقیق مناسب است. با این حال، نتیجه نهایی به جنس قطعه، نوع پوشش سطح، تنظیمات دستگاه و مشخصات واقعی منبع لیزر بستگی دارد.

به همین دلیل برای هر پروژه صنعتی، انجام تست حکاکی روی نمونه واقعی قبل از خرید اهمیت زیادی دارد.

قابلیت Flying Marking در خط تولید

مهم‌ترین تفاوت این دستگاه با بسیاری از دستگاه‌های حکاکی معمولی، قابلیت استفاده در ساختار خط تولید است.

در سیستم Flying، محصول می‌تواند روی نوار یا مسیر تولید حرکت کند و عملیات مارکینگ بدون نیاز به خارج کردن هر قطعه از فرآیند تولید انجام شود.

یک فرآیند معمول می‌تواند به این شکل باشد:

ورود قطعه به خط تولید

تشخیص موقعیت قطعه

شناسایی محل موردنظر برای حکاکی

انتقال اطلاعات به سیستم مارکینگ

اجرای حکاکی توسط لیزر

ادامه حرکت قطعه در خط تولید

این ساختار می‌تواند برای کارخانه‌هایی که تعداد زیادی قطعه را در طول روز تولید می‌کنند، اهمیت زیادی داشته باشد.

سیستم CCD چه کاربردی دارد؟

سیستم CCD یکی از بخش‌های مهم این دستگاه است و می‌تواند برای تشخیص موقعیت قطعه و تنظیم محل حکاکی مورد استفاده قرار گیرد.

در خطوط تولید، قرارگیری قطعات همیشه کاملاً یکسان نیست. تغییر جزئی در موقعیت قطعه می‌تواند باعث شود نوشته یا کد در محل موردنظر قرار نگیرد.

سیستم بینایی می‌تواند به تشخیص موقعیت و Alignment قطعه کمک کند تا عملیات مارکینگ با دقت بیشتری انجام شود.

کاربرد دقیق CCD در هر پروژه به نوع دوربین، نرم‌افزار و نحوه یکپارچه‌سازی سیستم بستگی دارد؛ بنابراین هنگام سفارش دستگاه باید قابلیت‌های دقیق سیستم بینایی با توجه به نیاز خط تولید مشخص شود.

کاربرد دستگاه در تولید لنت ترمز خودرو

یکی از کاربردهای مهم این سیستم، استفاده در خطوط تولید لنت ترمز خودرو است.

لنت ترمز محصولی صنعتی و حساس است که تولیدکننده ممکن است برای کنترل تولید و رهگیری محصول، اطلاعات مختلفی روی آن ثبت کند.

برخی اطلاعات قابل استفاده برای مارکینگ عبارت‌اند از:

شماره قطعه

شماره سریال

کد تولید

Batch Number

تاریخ تولید

کد رهگیری

QR Code

Barcode

نام یا کد تولیدکننده

البته نوع اطلاعات قابل حکاکی و محل قرارگیری آن باید متناسب با طراحی قطعه و فرآیند تولید تعیین شود.

چه اطلاعاتی را می‌توان با دستگاه حکاکی کرد؟

دستگاه‌های مارکینگ لیزری می‌توانند برای ایجاد انواع اطلاعات متغیر و ثابت مورد استفاده قرار گیرند.

از جمله:

حکاکی شماره سریال

برای اختصاص یک شناسه مشخص به هر قطعه و کمک به رهگیری محصولات.

حکاکی شماره قطعه

برای شناسایی مدل‌ها و قطعات مختلف در خط تولید.

حکاکی QR Code

برای ذخیره اطلاعات بیشتر در فضای کوچک و استفاده در سیستم‌های رهگیری و شناسایی.

حکاکی Barcode

برای شناسایی سریع محصول در فرآیند انبارداری، کنترل کیفیت یا تولید.

حکاکی Batch Number

برای ثبت شماره بچ تولید و کمک به کنترل و رهگیری محصولات.

حکاکی لوگو و مشخصات تولیدکننده

در صورت مناسب بودن سطح قطعه و پارامترهای لیزر، می‌توان اطلاعات برند یا مشخصات تولیدکننده را نیز روی محصول ایجاد کرد.

مزایای استفاده از سیستم مارکینگ لیزر در خط تولید

استفاده از مارکینگ لیزری در یک خط تولید می‌تواند مزایای مختلفی داشته باشد.

مارکینگ بدون تماس

در فرآیند لیزری، ایجاد علامت با تماس مستقیم ابزار مکانیکی با قطعه انجام نمی‌شود. این ویژگی برای بسیاری از کاربردهای صنعتی که نیاز به فرآیند تمیز و دقیق دارند، اهمیت دارد.

دقت بالا

سیستم لیزر UV برای کاربردهای مارکینگ دقیق طراحی شده است و می‌تواند نوشته‌ها، کدها و طرح‌های مختلف را با جزئیات مناسب ایجاد کند.

قابلیت استفاده در تولید مداوم

طراحی Flying این دستگاه برای یکپارچه‌سازی با فرآیند تولید در نظر گرفته شده است و می‌تواند امکان مارکینگ قطعات در حال حرکت را فراهم کند.

کاهش وابستگی به فرآیندهای دستی

در صورت یکپارچه‌سازی صحیح دستگاه با خط تولید، عملیات مارکینگ می‌تواند به شکل اتوماتیک انجام شود و نیاز به قرار دادن دستی هر قطعه کاهش پیدا کند.

امکان حک اطلاعات متغیر

در کاربردهای صنعتی، امکان تغییر شماره سریال، کد تولید یا سایر اطلاعات هر محصول اهمیت زیادی دارد.

مشخصات فنی دستگاه

نوع دستگاه: دستگاه حکاکی و مارکینگ لیزر UV

توان لیزر: 6 وات

نوع سیستم: Flying Laser Marking

لنز: 150 میلی‌متر

سیستم کنترل: RC1001

کنترل برد: Sino-BJJCZ LV7

نرم‌افزار: EZCAD 2.14.16

سیستم بینایی: CCD

سیستم کامپیوتری: Intel Core i5

حافظه RAM: 8GB

حافظه ذخیره‌سازی: 256GB SSD

مانیتور: 19 اینچ

اتصال شبکه: Gigabit Ethernet

سیستم خط تولید: Assembly Line

کامپیوتر و سیستم کنترل

برای استفاده صنعتی از دستگاه، یک سیستم کامپیوتری نیز در نظر گرفته شده است.

این سیستم شامل پردازنده Core i5، حافظه 8 گیگابایت RAM، حافظه SSD با ظرفیت 256 گیگابایت و مانیتور 19 اینچ است.

وجود اتصال Gigabit Ethernet نیز می‌تواند برای ارتباط شبکه‌ای و یکپارچه‌سازی سیستم در محیط‌های صنعتی مورد استفاده قرار گیرد.

البته نحوه اتصال دستگاه به PLC، سیستم مدیریت تولید یا تجهیزات دیگر باید بر اساس معماری خط تولید مشتری بررسی و مشخص شود.

نرم‌افزار EZCAD 2.14.16

کنترل و طراحی عملیات مارکینگ این دستگاه بر پایه نرم‌افزار EZCAD 2.14.16 انجام می‌شود.

EZCAD یکی از نرم‌افزارهای شناخته‌شده در حوزه کنترل سیستم‌های مارکینگ لیزری است و برای ایجاد نوشته، لوگو، کد و طرح‌های مختلف مورد استفاده قرار می‌گیرد.

در یک خط تولید، اهمیت نرم‌افزار تنها به طراحی نوشته محدود نیست؛ بلکه نحوه ارتباط آن با سیستم Flying، CCD و اطلاعات متغیر تولید نیز اهمیت دارد.

به همین دلیل، قبل از سفارش دستگاه برای یک خط تولید مشخص، بهتر است فرآیند کامل نرم‌افزاری و نحوه ورود اطلاعات متغیر از فروشنده بررسی شود.

این دستگاه برای چه صنایعی مناسب است؟

این سیستم می‌تواند برای مجموعه‌هایی مناسب باشد که نیاز به مارکینگ اتوماتیک و قابل رهگیری محصولات دارند.

برخی کاربردهای احتمالی عبارت‌اند از:

صنایع قطعه‌سازی خودرو

تولید لنت ترمز

قطعات صنعتی

تولید تجهیزات مکانیکی

قطعات فلزی

خطوط تولید قطعات خودرو

تولیدکنندگان محصولات نیازمند Serial Number

واحدهای تولیدی دارای سیستم رهگیری محصول

کارخانه‌هایی که نیاز به مارکینگ در حین حرکت قطعه دارند

نوع متریال و پوشش سطح باید پیش از خرید بررسی و روی نمونه واقعی تست شود.

تفاوت دستگاه UV Flying با دستگاه حکاکی فایبر معمولی

دستگاه فایبر و دستگاه UV هر دو برای مارکینگ صنعتی استفاده می‌شوند، اما کاربرد آن‌ها همیشه یکسان نیست.

لیزر فایبر معمولاً برای حکاکی و مارکینگ بسیاری از فلزات انتخاب بسیار رایجی است و در توان‌های مختلف برای کاربردهای صنعتی استفاده می‌شود.

در مقابل، لیزر UV بیشتر در کاربردهایی مطرح می‌شود که دقت مارکینگ، جزئیات ظریف و کنترل اثر حرارتی اهمیت بیشتری دارد.

بنابراین نمی‌توان گفت UV همیشه بهتر از Fiber است.

انتخاب بین این دو باید بر اساس جنس قطعه، نوع پوشش، سرعت خط، عمق مارکینگ، اندازه نوشته و نتیجه مورد انتظار انجام شود.

قبل از خرید دستگاه چه مواردی باید بررسی شود؟

برای یک پروژه صنعتی، خرید دستگاه فقط بر اساس توان لیزر تصمیم درستی نیست.

قبل از سفارش بهتر است موارد زیر بررسی شوند:

نوع دقیق Laser Source

طول موج لیزر

مدل Galvanometer

مشخصات دقیق لنز 150mm

سرعت واقعی مارکینگ

حداکثر سرعت خط تولید

تعداد قطعات در دقیقه

نوع سیستم CCD

دقت تشخیص موقعیت

نحوه ارتباط با Encoder

امکان اتصال به PLC

نحوه ورود اطلاعات متغیر

قابلیت تولید QR Code و Barcode

قابلیت Serial Number اتوماتیک

نوع نوار نقاله

ابعاد خط تولید

فاصله بین قطعات

نتیجه حکاکی روی نمونه واقعی

این موارد به‌خصوص برای کارخانه‌هایی که قصد استفاده از دستگاه در تولید مداوم دارند، اهمیت زیادی دارند.

چرا تست نمونه قبل از خرید اهمیت دارد؟

هیچ مشخصات فنی به تنهایی نمی‌تواند نتیجه نهایی حکاکی روی محصول شما را تضمین کند.

برای مثال، ممکن است دو قطعه از نظر ظاهری مشابه باشند اما به دلیل تفاوت در پوشش سطح، جنس یا ترکیب مواد، نتیجه حکاکی متفاوتی ایجاد کنند.

به همین دلیل پیشنهاد می‌شود پیش از خرید، نمونه واقعی قطعه به فروشنده ارسال شود و موارد زیر بررسی شوند:

کیفیت حکاکی

خوانایی نوشته

خوانایی QR Code

خوانایی Barcode

سرعت حکاکی

کنتراست مارکینگ

موقعیت دقیق حکاکی

عملکرد CCD

عملکرد سیستم Flying

هماهنگی دستگاه با سرعت خط تولید

این تست می‌تواند ریسک انتخاب دستگاه نامناسب را به شکل قابل‌توجهی کاهش دهد.

چرا MachinLink؟

MachinLink در زمینه تأمین تجهیزات لیزر صنعتی، دستگاه‌های جوش، برش و حکاکی فعالیت می‌کند و تمرکز خود را بر ارائه تجهیزات متناسب با نیاز واقعی واحدهای تولیدی قرار داده است.

در پروژه‌های صنعتی، انتخاب دستگاه باید بر اساس کاربرد نهایی انجام شود؛ نه صرفاً بر اساس توان لیزر یا مشخصات کاتالوگ.

به همین دلیل، قبل از تأمین دستگاه می‌توان نوع محصول، جنس قطعه، سرعت خط تولید، اطلاعات موردنیاز برای حکاکی و شرایط کاری کارخانه را بررسی کرد تا گزینه مناسب‌تری انتخاب شود.

سوالات متداول

دستگاه لیزر UV Flying برای چه کاری استفاده می‌شود؟

این دستگاه برای مارکینگ و حکاکی اتوماتیک قطعات، به‌خصوص در خطوط تولیدی که محصول در حال حرکت است، طراحی شده است.

آیا این دستگاه برای حکاکی لنت ترمز مناسب است؟

این مدل برای کاربرد خط تولید لنت ترمز پیشنهاد شده است، اما برای اطمینان از نتیجه نهایی باید نمونه واقعی لنت، نوع سطح و اطلاعات موردنیاز برای حکاکی قبل از خرید تست شود.

منظور از Flying Laser چیست؟

Flying Laser به سیستمی گفته می‌شود که امکان انجام مارکینگ روی محصول در حال حرکت در خط تولید را فراهم می‌کند.

CCD در دستگاه چه کاربردی دارد؟

CCD می‌تواند برای تشخیص موقعیت قطعه و کمک به تنظیم محل حکاکی مورد استفاده قرار گیرد. قابلیت دقیق سیستم CCD باید بر اساس پیکربندی نهایی دستگاه مشخص شود.

آیا امکان حکاکی QR Code و Barcode وجود دارد؟

بله، سیستم مارکینگ می‌تواند برای ایجاد QR Code و Barcode مورد استفاده قرار گیرد؛ اما نوع کد، اندازه، سرعت خط و خوانایی آن باید روی نمونه واقعی تست شود.

آیا می‌توان شماره سریال متفاوت برای هر قطعه ایجاد کرد؟

امکان استفاده از اطلاعات متغیر در سیستم‌های مارکینگ وجود دارد، اما نحوه تولید و انتقال شماره سریال باید بر اساس نرم‌افزار و سیستم کنترل خط تولید مشخص شود.

آیا این دستگاه برای همه فلزات مناسب است؟

خیر. انتخاب لیزر مناسب به جنس، پوشش و ویژگی سطح قطعه بستگی دارد. برای هر پروژه صنعتی بهتر است قبل از خرید تست نمونه انجام شود.

جمع‌بندی

دستگاه حکاکی لیزر UV شش وات Flying یک راهکار تخصصی برای مجموعه‌هایی است که به دنبال انتقال فرآیند مارکینگ از حالت دستی به یک سیستم منظم‌تر و قابل یکپارچه‌سازی با خط تولید هستند.

ترکیب لیزر UV شش وات، لنز 150 میلی‌متر، سیستم Flying، CCD، کنترلر BJJCZ و نرم‌افزار EZCAD این دستگاه را به گزینه‌ای قابل بررسی برای کاربردهایی مانند تولید لنت ترمز و سایر قطعات صنعتی تبدیل می‌کند.

مزیت اصلی این دستگاه فقط توان 6 وات آن نیست؛ بلکه امکان استفاده از سیستم مارکینگ در کنار فرآیند تولید و ایجاد اطلاعاتی مانند شماره سریال، شماره قطعه، Batch Number، QR Code و Barcode است.

اگر قصد دارید این دستگاه را برای یک خط تولید مشخص استفاده کنید، پیشنهاد می‌شود قبل از خرید، نمونه واقعی قطعه و سرعت خط تولید بررسی شود و عملکرد لیزر، CCD و Flying Marking روی محصول واقعی تست گردد.

برای دریافت مشاوره و بررسی امکان اجرای سیستم مارکینگ متناسب با خط تولید خود، با کارشناسان MachinLink تماس بگیرید.
