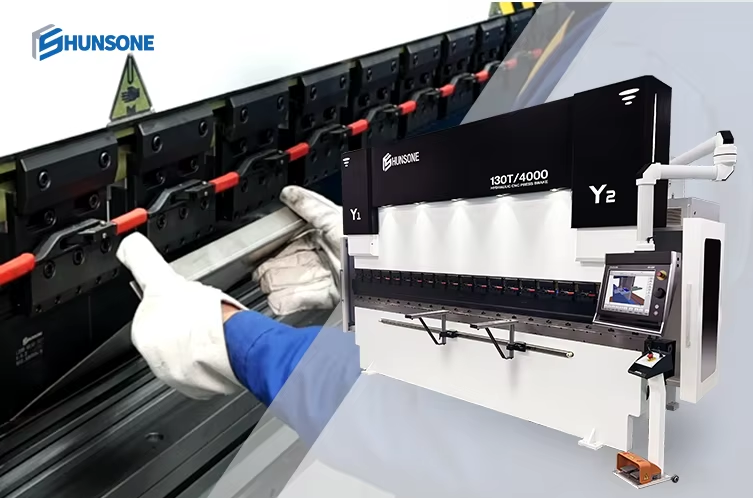

دستگاه پرس برک چیست ؟

دستگاه پرس برک چیست؟

یک دستگاه صنعتی است که برای خم کردن و فرم‌دهی ورق‌های فلزی استفاده می‌شود. در این دستگاه با اعمال نیروی فشاری توسط یک قالب ورق فلزی را به شکل‌های مختلف مانند V، U، یا سایر زوایای دلخواه خم می‌کند.

و در صنایع کارگاهی و کارخانه ای بسیار مورد استقبال قرار گرفته و همچنین سرعت کار ودقت کار را افزایش داده است .

اجزای اصلی پرس برک

1. قاب دستگاه (Frame): ساختار اصلی که اجزای دیگر روی آن نصب می‌شوند. که از جنس فولاد یکپارچه میباشد و تنش حرارتی داده شده است
2. میز کار: بخش پایینی است که به صورت ثابت به شاسی دستگاه متصل است .
3. رام (Ram): بخش متحرک بالایی دستگاه است که پانچ (قالب بالایی) به آن متصل است و نیروی فشار را اعمال می‌کند و بخش متحرک دستگاه است.
4. سیستم کنترل (CNC یا مکانیکی): برای تنظیم دقیق زاویه، نیرو و موقعیت خمش استفاده می‌شود.

اجزای مهم الکتریکی دستگاه  پرس برک

1. موتور : قلب تپنده دستگاه پرس برک که شرکت ماشین لینک از موتورهای اصلی آلمانی برند زیمنس استفاده میکند.
2. پمپ هیدرولیک :
3. تابلو برق :
4. اویل پمپ :((oil pump
5. کنترولر
6. پرده محافظت نوری
7. ....

انواع پرس برک:

1. پرس برک مکانیکی (Mechanical Press Brake):از یک فلایویل برای ذخیره انرژی و اعمال نیرو استفاده می‌کند.
2. پرس برک هیدرولیکی NC (Hydraulic Press Brake):از سیلندرهای هیدرولیک برای اعمال نیرو بهره می‌برد و کنترل دقیق‌تری دارد.
3. پرس برک CNC: مجهز به سیستم کنترل عددی کامپیوتری برای دقت بالا و امکان تکرارپذیری در تولید انبوه.

اجزای اصلی درگیر در فرآیند خمش:

 (Punch): قالب بالایی که نیرو را به ورق وارد میکند.

 (Die):قالب پایینی که شکل نهایی خم را تعیین میکند.

کفشک (Back Gauge): قطعه‌ای که موقعیت ورق را برای دقت در خمش تنظیم میکند.

مراحل کار پرس برک:

1. تنظیم دستگاه:

انتخاب قالب و تنظیم پارامترها

2. قرار دادن ورق فلزی:

   - ورق روی میز کار قرار میدهیم

3. اعمال فشار:

   - رام (Ram) پایین میآید و پانچ به ورق فشار وارد میکند.

   - ورق بین پانچ و ماتریس خم میشود.

4. ایجاد خم:

   - بسته به قالب (V، U یا ...)، ورق به زاویه مورد نظر خم میشود.

5. بازگشت رام و خارج کردن قطعه:

   - پس از تکمیل خم، رام بالا میرود و قطعه آماده خارج شدن است.

عوامل مؤثر در کیفیت خم در دستگاه پرس برک

نوع فلز (فولاد نرم، آلومینیوم، استیل ضدزنگ و ...).

ضخامت ورق

انتخاب صحیح پانچ

سرعت و نیروی خمش

انتخاب دستگاه پرس برک

برای خرید دستگاه پرس برک شما باید بسته به نیازتون که چه ضخامتی و چه ابعادی مورد نیاز شماست انتخاب کنید که معمولا از    40T تا 300T  و طول کارگیر از 1.25 متر تا 4 متر میباشد و همچنین نوع فلز مد نظر و همچنین پیچیدگی طراحی شما جهت انتخاب دستگاه CNC  یا CN  متفاوت است .

شما میتوانید از جدول زیر دستگاه مورد نظر خود را انتخاب کنید .

جهت مشاوره با مهندسین شرکت ماشین لینک در ارتباط باشید .
