مشخصات فنی

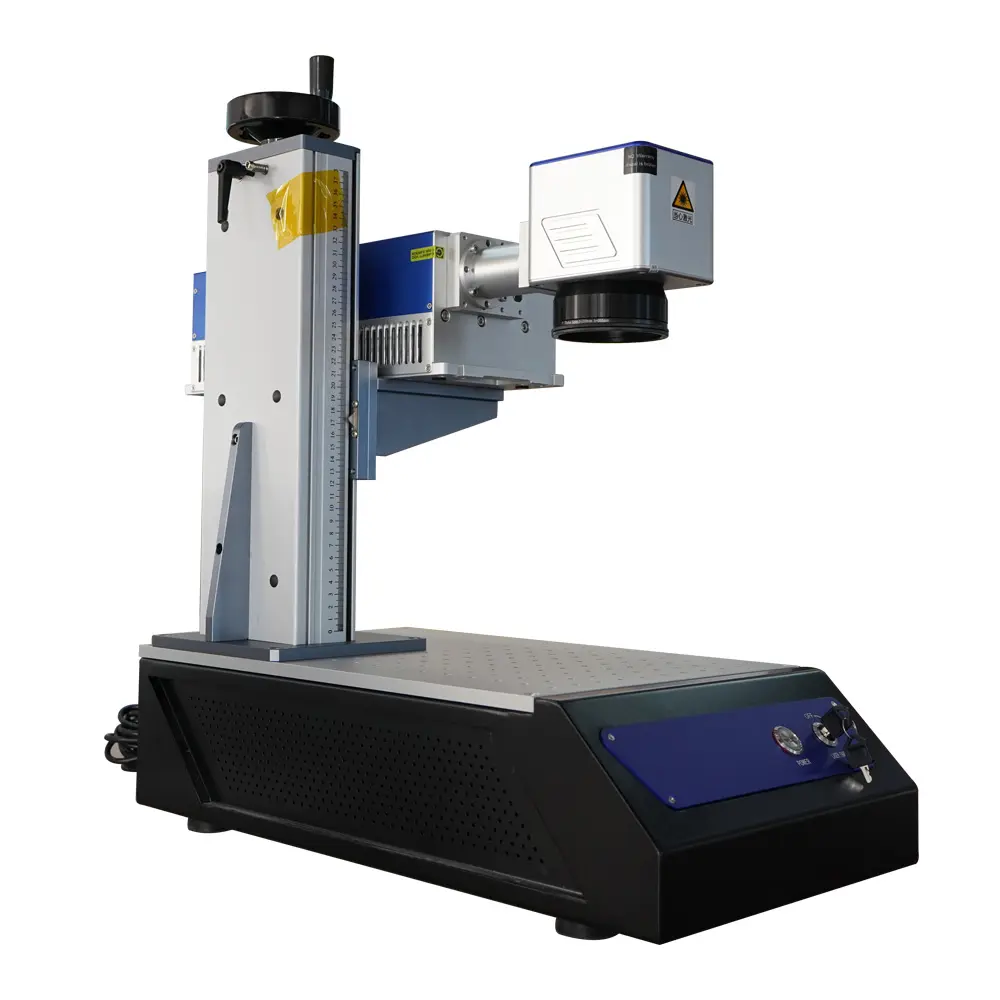

دستگاه حکاکی فایبر لیزر (Fiber Laser Engraving Machine) یکی از پرکاربردترین تجهیزات برای حکاکی و مارکینگ روی فلزات و برخی مواد غیرفلزی است. این دستگاه با استفاده از منبع لیزر فیبری، پرتو لیزری بسیار دقیق و پرتوان تولید می‌کند که می‌تواند طرح‌ها، نوشته‌ها و بارکدها را روی سطح مواد حک کند.

دسته‌بندی دستگاه حکاکی فایبر بر اساس توان لیزر

توان دستگاه حکاکی معمولاً بر حسب وات (W) بیان می‌شود. هرچه توان بالاتر باشد، حکاکی سریع‌تر و عمیق‌تر انجام می‌شود:

برای حکاکی فایبرروی قطعات کوچک و حکاکی سریال‌نامبر، توان 20 یا 30 وات کافی است. برای حکاکی عمیق یا برش، حداقل 50 وات توصیه می‌شود.

 انواع دستگاه فایبر بر اساس منبع لیزر (سورس)

سورس دستگاه کیفیت، طول عمر و قدرت لیزر را تعیین می‌کند.

1. Raycus رایکاس:

ساخت چین

قیمت مناسب

کیفیت خوب برای برای حکاکی

2.MAX مکس:

کیفیت خوب

پایداری توان خروجی بهتر

مناسب حکاکی حرفه‌ای و صنعتی

3.IPG آی‌پی‌جی:

ساخت آلمان

گران‌قیمت‌ترین

طول عمر طولانی‌تر (حدود 100 هزار ساعت)

قدرت و کیفیت حکاکی بسیار بالا

 4.GPT

      ساخت چین

     قیمت مناسب

     کیفیت مناسب

    شناخته شده در ایران

انواع خنک‌کنندگی دستگاه

سیستم خنک‌کنندگی باعث حفظ طول عمر سورس می‌شود:

خنک‌کننده هوا (Air Cooling):

• اغلب در دستگاه‌های تا 50 وات
• بی‌صدا و کم‌هزینه
• برای کارهای سبک و متوسط

خنک‌کننده آب (Water Cooling):

• در توان‌های بالاتر (100 وات به بالا)
• کارایی پایدار در حکاکی‌های طولانی
• نیاز به چیلر یا خنک‌کننده مجزا

چه متریالی را میتوان حکاکی کرد ؟

دستگاه‌های حکاکی فایبر محدود به فلزات نیستند:

فلزات:

• استیل
• آلومینیوم
• برنج
• مس
• تیتانیوم
• آهن

پلاستیک‌های خاص:

• ABS
• PVC
• پلی‌کربنات

غیرفلزها:

• برخی سرامیک‌ها
• چرم مصنوعی (محدود)

برای حکاکی روی چوب و شیشه باید از لیزرهای مخصوص  CO2 و  UVاستفاده کرد که شرکت ماشین لینک یکی از تولید کننده های دستگاه لیزر uv  میباشد.

 چه مدلی برای چه کاری مناسب است؟

حتماً! موضوع لنز دستگاه حکاکی فایبر لیزر بسیار مهم است چون کیفیت، سایز ناحیه حکاکی و دقت را تعیین می‌کند. بیایید مفصل بررسی کنیم:

انواع لنز در دستگاه حکاکی فایبر لیزر

لنز (F-Theta Lens) در مسیر پرتو لیزر قرار می‌گیرد و پرتو موازی لیزر را روی سطح کار فوکوس می‌کند.

هر لنز سه مشخصه اصلی دارد:
✅ فاصله کانونی (Focal Length)
✅ ابعاد ناحیه حکاکی (Marking Area)
✅ اندازه نقطه فوکوس (Spot Size)

 ۱. انواع لنز بر اساس ابعاد ناحیه حکاکی

نکته مهم :
هرچه لنز بزرگ‌تر باشد، دقت کمتر می‌شود (نقطه فوکوس بزرگ‌تر). اگر حکاکی ظریف لازم دارید (مثل طلا یا قطعات الکترونیکی)، لنز کوچک انتخاب باید کنیم.

۲. کاربرد هر لنز

۳. کیفیت لنز (مارک و برند)

کیفیت لنز نقش مهمی در وضوح و یکنواختی دارد. معروف‌ترین برندها:
  Wavelength  چین – اقتصادی و رایج
 Sino-Galvo  چین – کیفیت خوب
  Scanlab   آلمان– کیفیت عالی، قیمت بالاتر

۴. تاثیر لنز روی کارایی دستگاه

دقت: لنز کوچک‌تر → نقطه کوچک‌تر → دقت بالاتر
سرعت: با لنز بزرگ‌تر، سرعت حرکت گالوو بیشتر می‌شود ولی دقت کاهش می‌یابد
توان خروجی: در نواحی بزرگ، توان لیزر روی سطح پخش شده و عمق حکاکی کمتر می‌شود

۵. چطور لنز مناسب را انتخاب کنید؟

اگر کار شما حکاکی ظریف و جزئیات بالا است:
لنز 110×110 یا 70×70 mm

اگر نیاز به حکاکی سطح‌های بزرگ و سرعت بالا دارید:
 لنز 175×175 یا 200×200 mm

اگر کار ترکیبی (دقت + ابعاد متوسط):
  150×150 mm

لنز کوچک = دقت بالاتر
 لنز بزرگ = سطح حکاکی وسیع‌تر، اما نقطه فوکوس بزرگ‌تر
فاصله فوکوس هر لنز متفاوت است، هنگام نصب باید فاصله دقیق را تنظیم کنید
